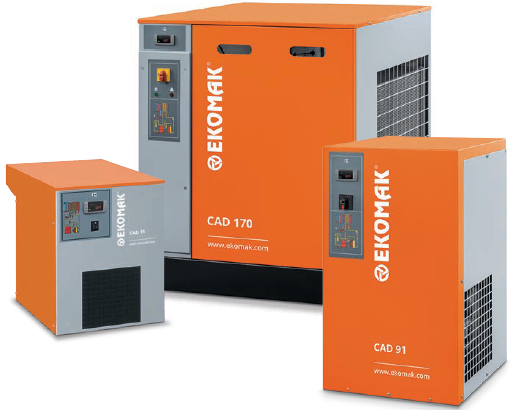

СЕРИЯ CAD РЕФРИЖЕРАТОРНЫЕ ОСУШИТЕЛИ
ЧИСТЫЙ И СУХОЙ ВОЗДУХ
Рефрижераторные (холодильные) осушители
серии CAD предназначены для удаления влагииз сжатого воздуха с температурой точкой росы +3 °C под давлением до 16 бар. Рефрижераторные осушители серии CAD производятся на заводе «CARIAC S.p.A.», Италия. осушители полностью соответствуют нормативам Монреальского протокола, а для предотвращения разрушения озонового слоя в качестве хладагента используются бесфреонные вещества. Потенциал озонного истощения осушителей равен нулю. |
|
РАЗУМНЫЙ ВЫБОР ДЛЯ ВЫСОКОЙ НАДЕЖНОСТИ
|

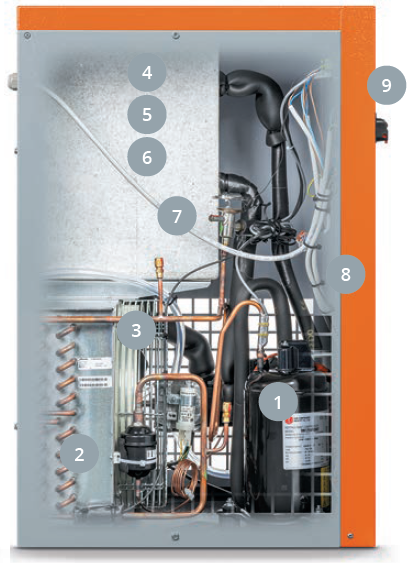

КОМПОНЕНТЫ 1. РЕФРИЖЕРАТОРНЫЙ КОМПРЕССОР Привод от электродвигателя, охлаждение с помощью хладагента и защита от тепловой перегрузки. 2. КОНДЕНСАТОР ХЛАДАГЕНТА С воздушным охлаждением и большой площадью теплообменной поверхности для высокой скорости теплообмена. 3. ВЕНТИЛЯТОР С ПРИВОДОМ ОТ ЭЛЕКТРОДВИГАТЕЛЯ Для подачи охлаждающего воздуха на конденсатор. 4. ТЕПЛООБМЕННИК ТИПА «ВОЗДУХ-ВОЗДУХ» С высокими тепловыми характеристика-ми и низким падением давления. 5. ИСПАРИТЕЛЬ ДЛЯ ВОЗДУХА/ХЛАДАГЕНТА С высокими тепловыми характеристиками и низким падением давления. |

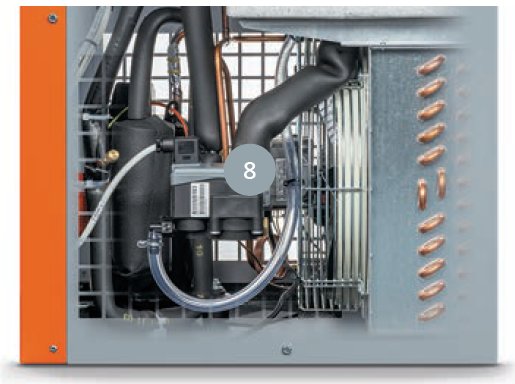

6. СЕПАРАТОР КОНДЕНСАТА Эффективное удаление конденсата. 7. БАЙПАСНЫЙ КЛАПАН ГОРЯЧЕГО ГАЗА Контролирует объем хладагента при любых режимах нагрузки. 8. АВТОМАТИЧЕСКИЙ СЛИВ КОНДЕНСАТА Экономия энергии и саморегулировка, позволяют сливать только влагу и предотвращают потерю ценного сжатого воздуха.  |
|
Технические характеристики CAD 6 –1400
| __ТИП___ | Макс. рабочее давление |
Произво дитель ность |
Потребляемая мощность | Соединение на входе / выходе | ||||
|---|---|---|---|---|---|---|---|---|
| ____Размеры_____ | Масса | |||||||
| бар | м3/мин | кВт | В/Гц/фаз | газ / ØDN | мм | кг | газ-хладагент | |
| CAD 6 | 16 | 0,4 | 0,13 | 230/50/1 | 3/4" M | 493 x 350 x 450 | 19 | R513A |
|
CAD 11 |
16 | 0,6 | 0,164 | 230/50/1 | 3/4" M |
493 x 350 x 450 |
19 | R134A |
|
CAD 15 |
16 | 0,9 | 0,19 | 230/50/1 | 3/4" M |
493 x 350 x 450 |
20 | R513A |
|
CAD 21 |
16 | 1,2 | 0,266 | 230/50/1 | 3/4" M |
493 x 350 x 450 |
25 | R513A |
|
CAD 30 |
16 | 1,8 | 0,284 | 230/50/1 | 3/4" M |
493 x 350 x 450 |
27 | R513A |
|
CAD 42 |
14 | 2,4 | 0,609 | 230/50/1 | 1" F | 497 x 370 x 764 | 44 | R513A |
|
CAD 53 |
14 | 3,0 | 0,673 | 230/50/1 | 1" F | 497 x 370 x 764 | 44 | R513A |
|
CAD 61 |
14 | 3,6 | 0,793 | 230/50/1 | 1" 1/2 F | 557 x 460 x 789 | 62 | R410A |
|
CAD 70 |
14 | 4,1 | 0,87 | 230/50/1 | 1" 1/2 F | 557 x 460 x 789 | 60 | R410A |
|
CAD 91 |
14 | 5,2 | 1,072 | 230/50/1 | 1" 1/2 F | 557 x 460 x 789 | 62 | R410A |
|
CAD 110 |
14 | 6,5 | 1,19 | 230/50/1 | 1" 1/2 F | 587 x 580 x 899 | 82 | R410A |
|
CAD 130 |
14 | 7,7 | 1,146 | 230/50/1 | 1" 1/2 F | 587 x 580 x 899 | 82 | R410A |
|
CAD 170 |
14 | 10,0 | 1,818 | 400/50/3 | 2" F | 1070 x 805 x 962 | 145 | R410A |
|
CAD 200 |
14 | 12,0 | 2,013 | 400/50/3 | 2" F | 1070 x 805 x 962 | 158 | R410A |
|
CAD 250 |
14 | 15,0 | 2,636 | 400/50/3 | 2" 1/2 F | 1070 x 805 x 962 | 165 | R410A |
|
CAD 301 |
14 | 18,0 | 3,568 | 400/50/3 |
2" 1/2 F |
1070 x 805 x 962 | 164 | R410A |
|
CAD 401 |
14 | 24,0 | 3,9 | 400/50/3 | 3" F | 1083 x 1020 x 1526 | 325 | R410A |
|
CAD 501 |
14 | 30,0 | 4,46 | 400/50/3 | 3" F | 1083 x 1020 x 1526 | 335 | R410A |
|
CAD 585 |
14 | 35,0 | 5,55 | 400/50/3 | 3" F | 11083 x 1020 x 1526 | 350 | R410A |
|
CAD 750 |
14 | 45,0 | 6,715 | 400/50/3 | DN125 | 1121 x 1020 x 1526 | 380 | R452A |
|
CAD 850 |
14 | 50,0 | 6,8 | 400/50/3 | DN125 | 2099 x 1020 x 1535 | 550 | R452A |
|
CAD 1150 |
14 | 70,0 | 10,2 | 400/50/3 | DN125 | 2099 x 1020 x 1535 | 600 | R452A |
|
CAD 1400 |
14 | 84,0 | 12,3 | 400/50/3 | DN125 | 12099 x 1020 x 1535 | 650 | R452A |
|
ПРИМЕЧАНИЯ: Стандартные условия: – Рабочее давление: 7 бар (100 фунтов/кв. дюйм) – Рабочая температура: 35 °C – Температура в машинном зале: 25 °C – Точка росы под давлением: +4 °C +/-1 – Доступно с различными значениями напряжения и частоты |
Предельные рабочие параметры: – Макс. рабочее давление: 16 бар (232 фунта/кв. дюйм) CAD 6 – 30 14 бар (203 фунта/кв. дюйм) CAD 42 –1400 – Макс. температура на входе: 55 °C (60 °C для CAD 170 –1400) – Мин./макс. температура окружающей среды: +5 °C; 43 °C (+5 °C; 46 °C для CAD 170 –1400) |
Дополнительно для CAD (6 – 30): – Байпас + опора фильтра – Опора фильтра |
