Адсорбционные осушители серии ADS

В процессе сжатия компрессор преобразует содержащуюся в поступающем воздухе влагу в конденсат. Это вызывает износ и коррозию пневматической сети и оборудования, находящегося после компрессора. В результате — затратные простои производства, снижение производительности и уменьшение срока службы эксплуатируемого оборудования. Использование адсорбционных осушителей предотвращает эти негативные воздействия.

Адсорбционные осушители Ceccato ADS устраняют водяной пар, который потенциально способен конденсироваться в системе сжатого воздуха, вызывая повреждения. В данных осушителях воздуха применяется впитывающий материал, называемый «диссикант», позволяющий поглощать и удалять (в фазе регенерации) влагу из сжатого воздуха. С помощью этого метода мы можем достичь температур s точки росы газов под давлением

< 3 °C (-40 °C. или -70 °C.). Данная серия также должна использоваться в случае, если температура окружающего воздуха опускается ниже точки замерзания, во избежание образования льда в трубах, и в других сферах применения. Обычно серия ADS используется в химической, пищевой и фармацевтической промышленностях и тогда, когда требуется температура точки росы газов под давлением

Стандартные характеристики и опции

да = доступно

нет = недоступно

Технические характеристики

1. Исходные условия: Рабочее давление: см. таблицу технических характеристик /Рабочая температура: 35 °C / Относительная влажность: 100%
2. Фильтры поставляются в комплекте, но не установлены на осушитель: ADS 1-10: фильтры могут поставляться установленными непосредственно на осушитель. ADS 20-215: фильтры необходимо устанавливать на трубопровод воздушной системы.

В условиях, отличающихся от стандартных, используйте таблицу поправочных коэффициентов, приведенную ниже.

СЕРИЯ ADS 1–10

Компактное исполнение

• Универсальная установка с многоканальной системой и шестью возможными способами подключения.
• Компактная, с уменьшенной занимаемой площадью и простой конструкцией.
• Данный модуль может устанавливаться горизонтально или вертикально, может стоять на полу или монтироваться на стене (имеется дополнительный монтажный комплект).
• Предварительный фильтр C на входе поставляется в комплекте, не смонтированным на осушитель. Постфильтры установлены внутри картриджей адсорбента.
• Головка, рама и цилиндры выполнены из алюминия, что предотвращает коррозию.
• Простота обслуживания:
  • Процедуры технического обслуживания можно проводить, не отсоединяя трубопровод.
  • Патрон с адсорбентом с встроенным постфильтром.
• Автоматическое электронное управление, позволяющее следить за устройством осушки воздуха и статусом фазы с автоматической диагностикой неполадок, и включающее устройства сигнализации.
• Высокоэффективный глушитель устанавливается на каждую колонну и обеспечивает бесшумную работу установки.

Компоненты

1. Предварительный фильтр удаляет крупные частицы и капли жидкости из воздушной системы.
2. Съемная передняя панель обеспечивает легкий доступ для обслуживания без необходимости в отсоединении системы трубопроводов.
3. Встроенные в осушитель постфильтры удаляют частицы из потока воздуха.
4. Электронная система управления, заключенная в корпус IP65, позволяет:
   • обеспечивать управление циклом регенерации
   • следить за статусом регулировки
   • осуществлять диагностику по умолчанию
   • дистанционно отчитываться по умолчанию

СЕРИЯ ADS 20-105

Контроль точки росы в качестве опции (CD)

• Надежная работа со стандартными компонентами, испытанными для продолжительной эксплуатации
• Компактный осушитель может устанавливаться на пол (Стандартный монтажный комплект для напольного крепления)
• Предварительный фильтр C на входе и постфильтр S на выходе должны устанавливаться на линии воздухораспределения. Фильтры входят в комплект, но предварительно не установлены на осушитель.

Компоненты

1. Несущая рама обеспечивает легкость транспортировки с помощью пазов для вилочного погрузчика.
2. Манометр — колонна А.
3. Манометр — колонна Б.
4. Продувочное сопло из нержавеющей стали.
5. Подключение к выходу воздуха.
6. Подключение к входу воздуха.
7. Высокоэффективные глушители со встроенным предохранительным клапаном.
8. Датчик точки росы.

СЕРИЯ ADS 110 — 215

Электронное управление с помощью таймера (STD). Контроль точки росы (CD)

• Разработано с использованием высококачественных компонентов.
• Адсорбционные осушители серии ADS обеспечивают стабильную точку росы -40°C.
• Использование широких ёмкостей позволяет обеспечить низкую скорость движения потока воздуха и более длительный контакт во время фазы осушения.
• В стандартных моделях (ADS / STD) фазы продувки управляются с помощью электронного таймера.
• Также имеется версия с датчиком точки росы (ADS / CD), где фаза осушения зависит от точки росы и управляется электронной системой контроля точки росы.
• Два предварительных фильтра G – C на входе и постфильтр S на выходе должны устанавливаться на воздухораспределительной линии. Фильтры входят в комплект, но предварительно не установлены на осушитель.

Компоненты

1. Широкие ёмкости для оптимального распространения воздуха и надежного осушения.
2. Подключение к выходу воздуха.
3. Прочная рама, включающая пазы для вилочного подъемника для облечения транспортировки.
4. Датчик точки росы (ADS / CD)
5. Цифровой дисплей точки росы (ADS / CD).

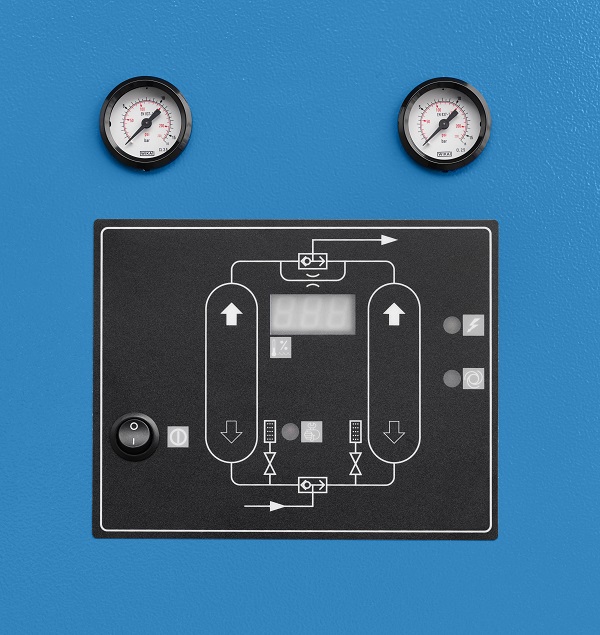

6. Два манометра, встроенных в панель управления для отображения давления в двух колоннах.
7. Продувочное сопло для регенерации.
8. Оцинкованный трубопровод с фланцевыми соединениями.
9. Высокоэффективные глушители со встроенным предохранительным клапаном.
10. Подключение к входу воздуха.
11. Входные клапаны с длительными межсервисными интервалами.

Как снизить энергопотребление? Электронная система управления по точке росы (CD) продлевает фазу осушения рабочего цикла осушителя. Это производится путем измерения точки росы сжатого воздуха под давлением на выходе из осушителя и при переключении колонн, только когда впитывающий материал в активной башне насыщен. Фаза регенерации в цикле остается неизменной.Поскольку большую часть времени компрессор и устройство осушки воздуха работают при неполной нагрузке, это приводит к существенному увеличению времени осушения и снижению расхода продувочного воздуха.Обычно дополнительные вложения в систему управления точкой росы газов под давлением окупаются через несколько месяцев за счет сокращения текущих расходов на осушитель.

Поправочные коэффициенты

Преимущества для пользователя

Повышение качества и производительности

• Устранение всех остатков воды из сети для гарантированного чистого сжатого воздуха
• Обеспечение защиты воздушной сети от ржавчины, предотвращая протечки
• Более высокое качество готового продукта
• Повышение общей производительности

Экономия расходов

• Увеличение долговечности рабочего процесса (машины, оборудования…)
• Снижение потенциального простоя
• Решение в управлении энергоресурсами, позволяющее минимизировать потребление энергии

Легкое управление и установка

• Совместимо с любыми компрессорными технологиями
• Удобный для пользователя коммуникационный дисплей, обеспечивающий индикацию качества воздуха и требований к техническому обслуживанию
• Готово к установке; снабжено встроенной системой фильтрации (ADS 1 — 10)
• Компактное оборудование, устанавливаемое в минимальном пространстве

Предотвращаемые риски

Влажный загрязненный воздух может вызвать следующее:

• Загрязненная воздушная сеть повышает риск появления утечек
• Высокие затраты на техническое обслуживание Вашей воздушной сети (коррозия), рабочие процессы и потенциальное время простоя
• Снижение долговечности рабочего процесса (машины, оборудования…)
• Риск загрязнения воздушной сети водой с потенциальным промерзанием в холодное время года
• Сниженное качество конечного продукта, вызывающее потенциальный риск отзыва продукции
• Уменьшенная производительность
